產品概述:
一款高性能32位浮點數字處理器,內置DMA總線能夠快速訪問存儲器單元。專注于浮點數據處理的專用芯片。
主要特點:
? 高性能浮點數字信號處理器 –150Mhz浮點運算頻率 –75Mhz指令執行頻率 –帶有34K x 32位(1.1M位)的片內雙靜態RAM, 分為2個16K x 32位和2個1K x 32位塊 ? 采用高性能CMOS工藝–采用1.8V內核,3.3V I/O供電 –低功耗設計,在150MFLOPS下運行時,功耗低于200mW ? 帶有32位的高性能CPU ? 可進行16/32位整數和32/40位的浮點操作 ? 具有四個內部譯碼頁選,可簡化與I/O及存儲器的接口 ? 帶有啟動程序裝載功能 ? 外部中斷可選擇邊沿觸發方式和電平觸發方式 ? 具有32位的指令字,24位的地址線 ? 程序總線、地址總線和DMA總線分開允許 并行的取指讀寫數據及DMA操作 ? 內含8個擴展精度寄存器 |
? 片內存儲器可映射外設,其中包括一個串行口、 2個32位定時器和一個DMA ? 帶有2個地址發生器、8個輔助寄存器和2個輔助 寄存器算術單元(ARAUs) ? 支持2個或3個操作指令? 在一個單指令周期并行進行算術/邏輯單元(ALU) 和乘法器運算 ? 可零開銷循環和單周期分支? 具有條件調用和條件返回指令 ? 總線控制寄存器配置選通控制等待狀態數 ?時鐘和系統控制 -內含5倍頻的鎖相環(PLL)時鐘發生器 -看門狗定時器 ? 具有兩個低功耗模式 ? 具有符合IEEE 1149標準的片內掃描仿真接口(JTAG) |

應用于音頻或者圖形處理等領域。

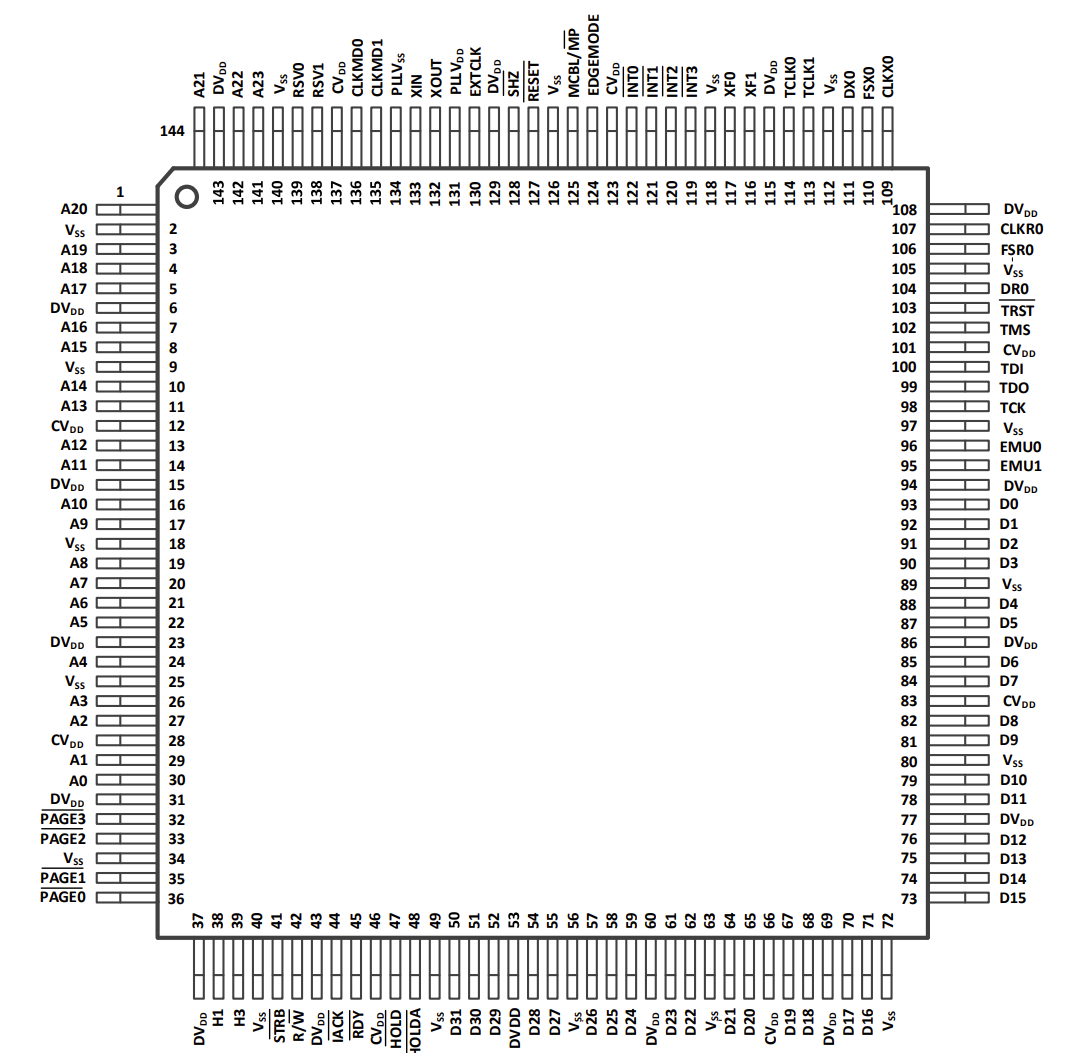

封裝形式:
-LQFP144
